GDF25/32系列 整體式多路換向閥

技術特點

2聯、3聯整體式多路閥，可供用戶選擇

內置插裝式主安全閥、過載閥、補油閥等，通用性好，便于維修

流量的微調控制范圍寬，具有遞增流量特性

回路型式：串并聯、并聯

采用機械控制方式，操縱力輕

閥芯機能：三位和四位

定位方式：彈簧和鋼球

20MPa 至160L/min　　　至250L/min

主要應用領域

裝載機

推土機

農用機械

物料搬運機械

技術參數

 GDF32系列GDF25系列

額定壓力

MPa		2020

公稱流量

L/min		250（******流量350L/min）160（******流量250L/min）

主溢流閥調壓范圍

MPa		8~20

主溢流閥調壓范圍

MPa		10~25
液壓油符合DIN 51 524 標準的礦物質油（HL、HLP）

油液溫度范圍

℃		－20～100

粘度范圍

mm2/s		10~380
油液清潔度油液及系統的清潔度不低于GB/T 14039-93 19/16級或NAS 1638 10級

重量

Kg		38(兩聯)36(兩聯)

液壓系統原理圖

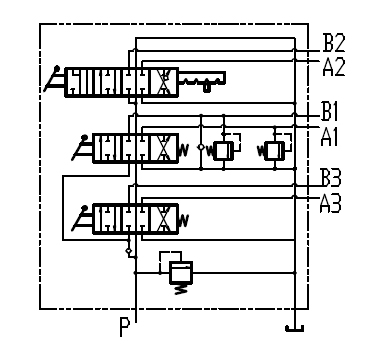

GDF系列整體式多路換向閥

圖層 3.jpg

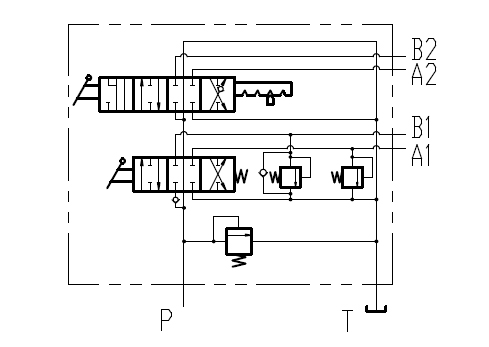

GDFⅢ系列整體式多路換向閥

圖層 2.jpg

外形連接尺寸

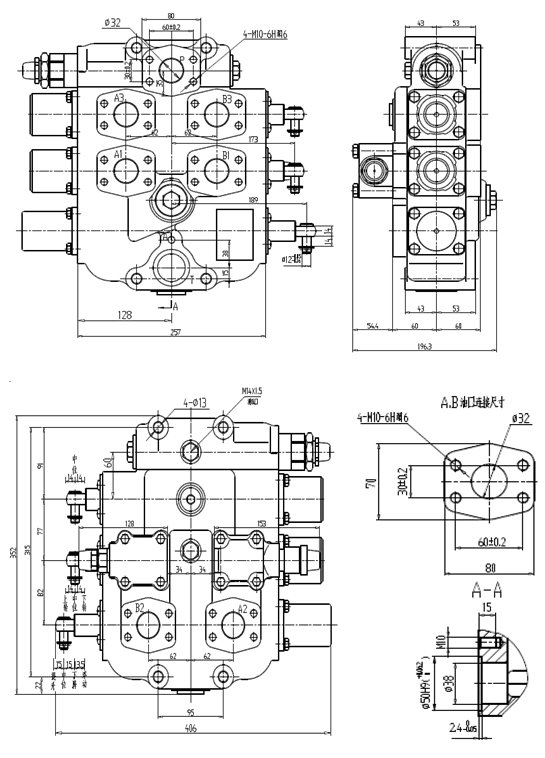

GDF32B整體式多路換向閥

圖層 5.jpg

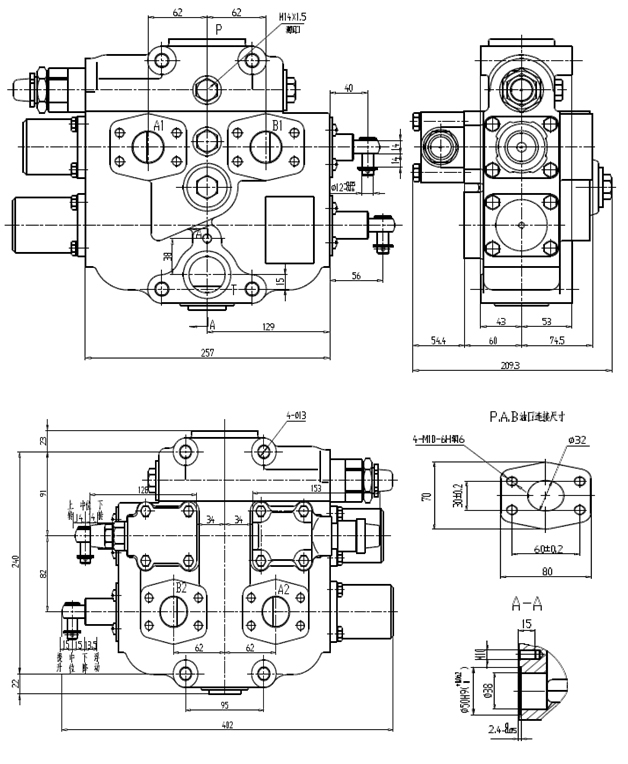

GDF32C整體式多路換向閥

圖層 6.jpg

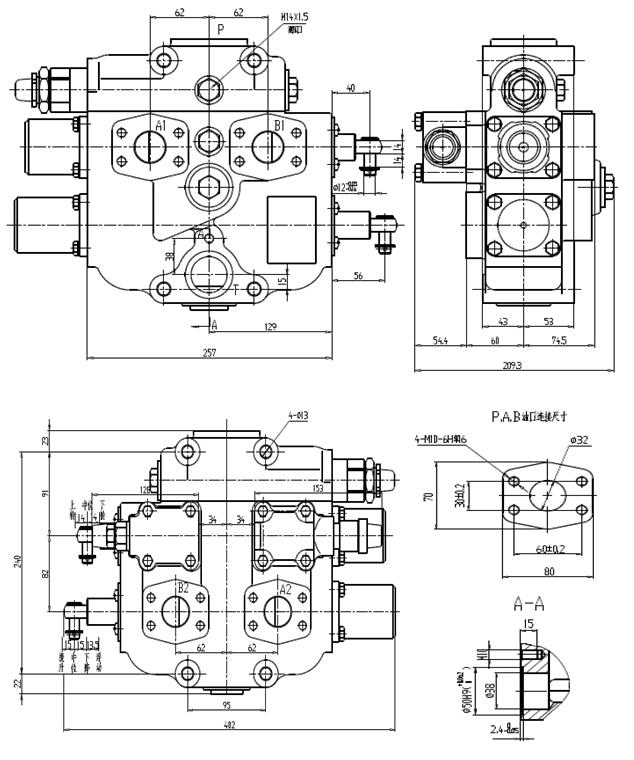

GDF25整體式多路換向閥

圖層 8.jpg

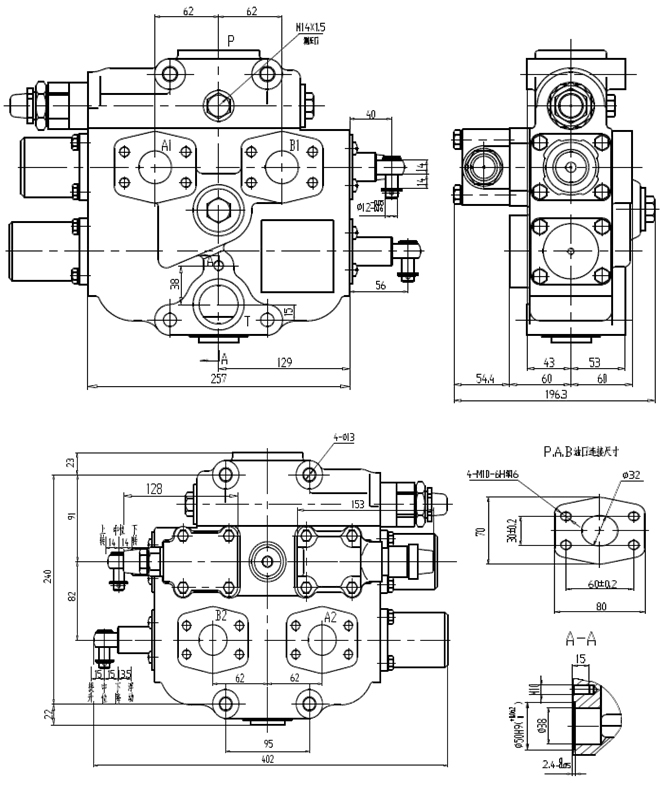

GDF25Ⅲ整體式多路換向閥

圖層 9.jpg

GDF32BⅢ整體式多路換向閥

圖層 11.jpg
