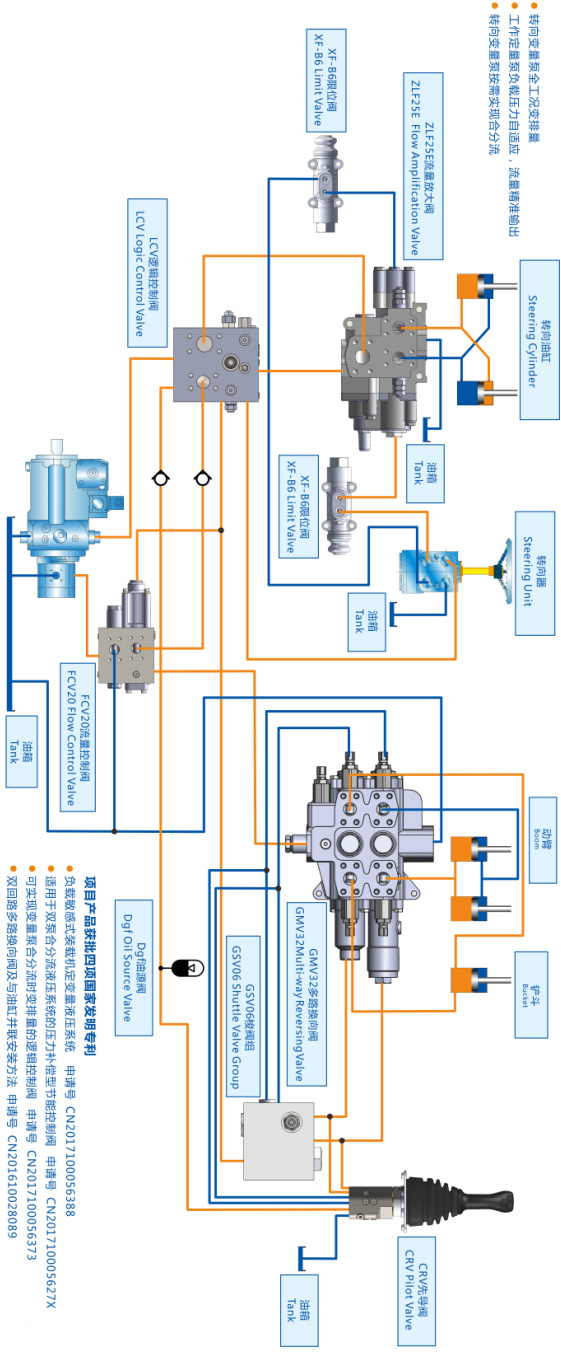

裝載機定變量液壓系統

技術特點

待機狀態時，變量泵最小排量，定量泵低壓卸荷，減小壓力損失

轉向系統由變量泵供油，泵輸出流量大小取決于負載需求

轉向優先，變量泵優先向轉向系統供油，保證裝載機安全性

定量泵與變量泵順次向工作系統供油：小流量時，只由定量泵向工作系統供油，當負載需求流量增大，定量泵與變量泵雙泵合流，共同向工作系統供油，既保證了裝載機的工作效率，又具有節能效果

全變量特性，變量泵流量及定量泵經流量控制閥后的輸出流量，完全匹配與負載流量需求

相對于定量泵系統，定變量液壓系統的效率更高，尤其在小流量工況下，具有明顯節能效果

25MPa 350L/min

主要應用領域

4～6噸裝載機液壓系統

技術參數

轉向泵

斜盤式柱塞泵，排量75 L/r，負載敏感閥2MPa，恒壓切斷閥24MPa

工作泵

齒輪泵，排量80L/r，額定壓力25MPa

多路閥

GMV32，額定壓力25MPa，過載閥壓力20～28MPa
先導閥CRV，控制壓力0.5～2.5MPa

流量放大閥

ZLF25F，輸出流量87～120L/min

梭閥

GSV06
流量控制閥FCV20

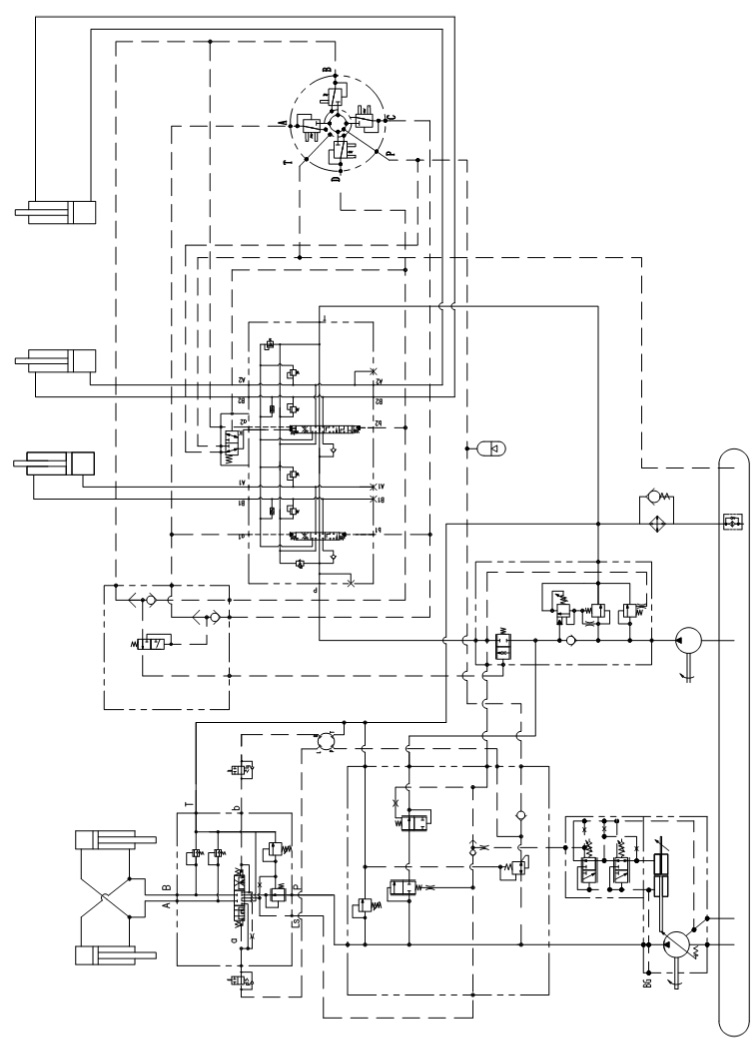

液壓系統原理圖

圖片1.jpgz

外形連接尺寸
